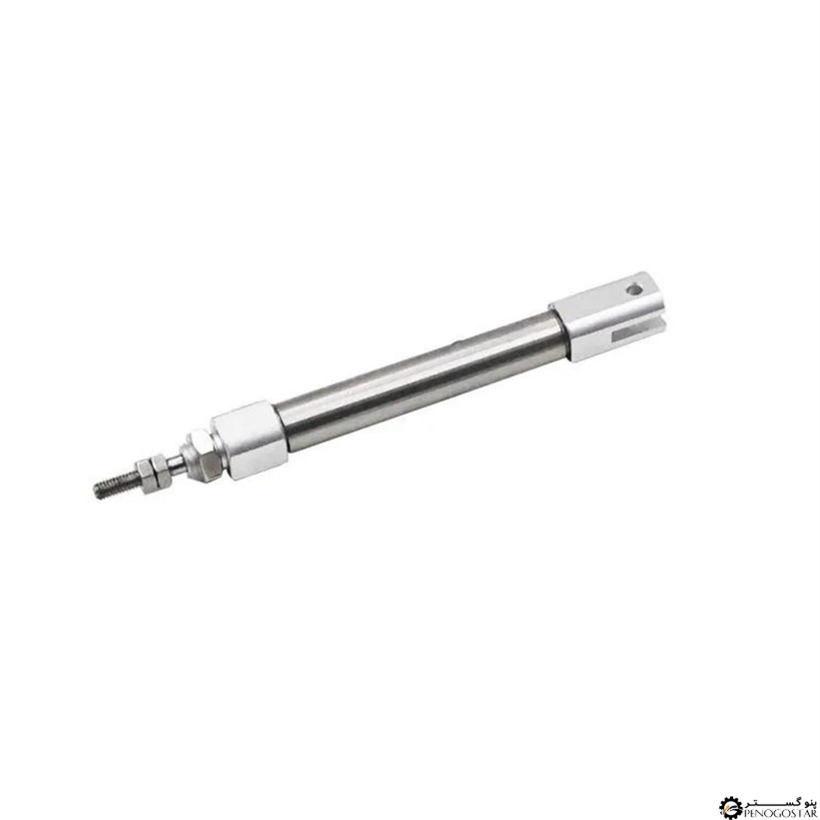

جک پنوماتیک: موتور محرکه اتوماسیون صنعتی

جک پنوماتیک: قلب تپنده اتوماسیون صنعتی؛ راهنمای جامع این ابزار قدرتمند

جک‌های پنوماتیک که با نام سیلندرهای پنوماتیک نیز شناخته می‌شوند، ابزارهایی کلیدی در سیستم‌های اتوماسیون صنعتی و ماشین‌آلات مدرن هستند. این ابزارها با استفاده از هوای فشرده به عنوان منبع انرژی، حرکات خطی یا چرخشی را در تجهیزات صنعتی ایجاد می‌کنند. جک‌های پنوماتیک به دلیل سادگی، کارایی بالا و هزینه نسبتاً پایین، در صنایع مختلفی از جمله خودروسازی، بسته‌بندی، رباتیک و تولید مواد غذایی کاربرد گسترده‌ای دارند. در ادامه، به بررسی کامل اصول عملکرد، انواع، کاربردها، مزایا، معایب و نکات نگهداری این فناوری پرداخته‌ایم.

جک پنوماتیک چگونه کار می‌کند

عملکرد جک پنوماتیک بر اساس اصول پنوماتیک استوار است؛ یعنی استفاده از هوای فشرده برای انتقال نیرو و ایجاد حرکت. ساختار اصلی یک جک پنوماتیک شامل اجزای زیر است:

سیلندر: محفظه‌ای استوانه‌ای که پیستون درون آن حرکت می‌کند.
پیستون: قطعه‌ای متحرک که با فشار هوای فشرده جابجا می‌شود.
شفت یا میله پیستون: بخشی که حرکت پیستون را به خارج از سیلندر منتقل می‌کند.
شیرهای کنترل: برای تنظیم جریان هوای فشرده به داخل و خارج سیلندر.
مهر و موم‌ها: برای جلوگیری از نشت هوا و حفظ فشار.
وقتی هوای فشرده از طریق شیرهای کنترل به داخل سیلندر وارد می‌شود، پیستون را حرکت می‌دهد. این حرکت خطی برای انجام کارهایی مانند بلند کردن، فشار دادن یا جابجایی اجسام به کار می‌رود. پس از اتمام کار، هوای فشرده خارج شده و پیستون به حالت اولیه بازمی‌گردد.

انواع جک‌های پنوماتیک

جک‌های پنوماتیک در انواع مختلفی طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند:

جک‌های یک‌طرفه (Single-Acting Cylinders): در این نوع، هوای فشرده فقط در یک جهت پیستون را حرکت می‌دهد و بازگشت آن با فنر یا نیروی خارجی صورت می‌گیرد. این جک‌ها برای کاربردهای با نیروی کم و حرکت محدود مناسب‌اند.
جک‌های دوطرفه (Double-Acting Cylinders): این جک‌ها از هوای فشرده برای حرکت پیستون در هر دو جهت (رفت و برگشت) استفاده می‌کنند و به دلیل کارایی بالاتر و توانایی تولید نیروی بیشتر، در بسیاری از کاربردهای صنعتی رایج‌ترند.
جک‌های تلسکوپی: این جک‌ها دارای چندین سیلندر تو در تو هستند که امکان ایجاد حرکت خطی طولانی‌تر در فضای محدود را فراهم می‌کنند و معمولاً در تجهیزات سنگین مانند جرثقیل‌ها کاربرد دارند.
جک‌های بدون شفت (Rodless Cylinders): در این جک‌ها، شفت سنتی حذف شده و حرکت مستقیماً از طریق مکانیزم مغناطیسی یا مکانیکی منتقل می‌شود. این نوع جک‌ها برای کاربردهایی که نیاز به فضای کمتری دارند، مناسب هستند.

کاربردهای متنوع جک پنوماتیک

جک‌های پنوماتیک به دلیل انعطاف‌پذیری و کارایی بالا، در صنایع مختلفی کاربرد گسترده‌ای دارند:

صنعت خودروسازی: در خطوط تولید برای جابجایی قطعات، مونتاژ و عملیات پرس.
بسته‌بندی: در ماشین‌آلات بسته‌بندی برای برش، تا کردن و جابجایی محصولات.
رباتیک: در بازوهای رباتیک برای ایجاد حرکات دقیق و سریع.
صنایع غذایی: به دلیل عدم نیاز به روغن‌های هیدرولیک و پاکیزه بودن هوای فشرده، در خطوط تولید مواد غذایی بسیار محبوب‌اند.
پزشکی و داروسازی: در تجهیزات پزشکی مانند تخت‌های بیمارستانی و دستگاه‌های آزمایشگاهی برای تنظیم ارتفاع و حرکت دقیق.

مزایا و معایب جک‌های پنوماتیک

جک‌های پنوماتیک دارای مزایا و معایبی هستند که باید در انتخاب آن‌ها در نظر گرفته شوند:

مزایا

سادگی طراحی: ساختار ساده‌ای دارند که نصب و نگهداری آن‌ها را آسان می‌کند.
هزینه پایین: در مقایسه با سیستم‌های هیدرولیک، هزینه تولید و نگهداری کمتری دارند.
سرعت بالا: قادر به ایجاد حرکات سریع و پاسخ‌دهی فوری هستند.
ایمنی بالا: استفاده از هوای فشرده به جای روغن‌های قابل اشتعال، خطر آتش‌سوزی را کاهش می‌دهد.
پاکیزه بودن: به دلیل عدم استفاده از مایعات هیدرولیک، برای محیط‌های حساس مانند صنایع غذایی مناسب‌اند.

معایب

نیروی محدود: در مقایسه با جک‌های هیدرولیک، نیروی کمتری تولید می‌کنند و برای کاربردهای سنگین مناسب نیستند.
وابستگی به کمپرسور: عملکرد آن‌ها به منبع هوای فشرده وابسته است که ممکن است هزینه‌های اضافی برای نصب و نگهداری کمپرسور ایجاد کند.
نشتی هوا: نشت هوای فشرده می‌تواند کارایی سیستم را کاهش داده و هزینه‌های انرژی را افزایش دهد.
محدودیت دمایی: در دماهای بسیار بالا یا پایین ممکن است عملکرد مطلوبی نداشته باشند.

نگهداری و نکات ایمنی

برای افزایش طول عمر و اطمینان از عملکرد بهینه جک‌های پنوماتیک، رعایت نکات نگهداری ضروری است:

فیلتراسیون هوا: استفاده از فیلترهای مناسب برای حذف رطوبت و ذرات معلق از هوای فشرده.
روغن‌کاری: برخی از جک‌ها نیاز به روغن‌کاری دوره‌ای دارند.
بازرسی منظم: بررسی مهر و موم‌ها و شیرهای کنترل برای جلوگیری از نشتی.
رعایت فشار مجاز: استفاده از فشار هوای مناسب با مشخصات جک.
از نظر ایمنی، باید از نصب صحیح سیستم و رعایت فشار هوای ورودی اطمینان حاصل شود. همچنین، استفاده از تجهیزات محافظ مانند عینک ایمنی هنگام کار با جک‌های پنوماتیک توصیه می‌شود.

آینده جک‌های پنوماتیک

با پیشرفت تکنولوژی، جک‌های پنوماتیک نیز در حال بهبود هستند. استفاده از مواد سبک‌تر و مقاوم‌تر، طراحی‌های کم‌مصرف و ادغام با سیستم‌های هوشمند و اینترنت اشیا (IoT) از روندهای جدید در این حوزه است. این پیشرفت‌ها می‌توانند کارایی، دقت و پایداری جک‌های پنوماتیک را در آینده افزایش دهند.

جک‌های پنوماتیک به دلیل سادگی، کارایی و انعطاف‌پذیری، ابزارهای مهمی در اتوماسیون صنعتی و بسیاری از کاربردهای دیگر باقی خواهند ماند و همچنان نقش مهمی در پیشرفت صنایع ایفا خواهند کرد.
